| TH6540×40A | TH6550×50 | ||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台 | |||
| 工作台面积 | mm | 400×400 | 500×500 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品交换工作台数 | 双 | 双 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台交换时间 | s | 8 | 8s |
| 可承受最大荷重 | kg | 400 | 500 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴锥孔 | ISO7:24 No50 | ISO7:24 No50 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主电机功率 | KW | 11/15 | 11/15 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴转速 | r/min | 20-5000 | 20-5000 |
| 主轴最大扭矩 | N.m | 376 | 376 |
| 主轴轴向最大抗力 | N | 7000 | 7000 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴工作范围 | |||
| 工作台最大行程X | mm | 立柱移动700 | 立柱移动700 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴箱最大行程Y | mm | 650 | 650 |
| 立柱最大行程Z | mm | 工作台移动600 | 工作台移动600 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台回转B | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 50-700 | 50-700 |
| 主轴端面至工作台中心最小距离 | mm | 200 | 200 |
| 移动速度 | |||
| 广西桂北一机HMC50/63/80e(c/h)系列产品切削进给 | |||
| X、Y、Z | 1-10000 | 1-10000 | |
| W | - | - | |
| 快速 | m/min | 24 | 24m/min |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台进给 | - | - | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品自动换刀装置 | |||
| 刀库容量/选刀方式 | piece | 40/定点 | 40/定点 |
| 刀柄规格 | ISO7:24JT50 | ISO7:24JT50 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀具最大重量 | kg | 25 | 25 |
| 刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品换刀时间 | s | 9s | 9 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品定位精度 | |||
| X、Y、Z | mm | ±0.005 | ±0.005 |
| B（4×90°） | mm | ±5(±2) | ±5(±2) |
| 重复定位精度 | |||
| X、Y、Z | mm | ±0.003 | ±0.003 |
| 工作台4×90° | mm | ±2 | ±2 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品安装数据 | |||
| 电源 | Hz/V | 50/380 | 50/380 |
| 电气总容量 | KVA | 55 | 55 |
| 机床重量 | kg | 17470 | 17470 |
| 占地面积 | mm | 4790×4600 | 4790×4600 |
| 外形尺寸 | mm | 4790×3852×3048 | 4790×3852×3048 |
| 数控系统 |
FANUC 0i-MC (FANUC 18i,SIEMENS840D) |
FANUC 0i-MC (FANUC 18i,SIEMENS840D |

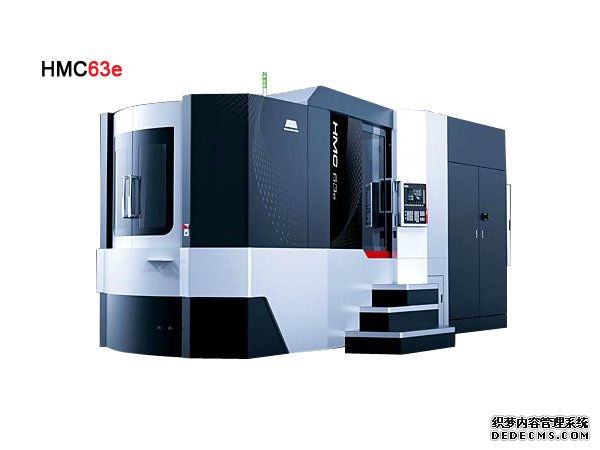

| TH6563×63A | TH6563×63A/D | TH6563×61A-6P | ||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台 | ||||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台面积 | mm | 630×630 | 630×630 | 630×630 |
| 交换工作台数 | 双（6） | 1 | 6 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台交换时间 | s | 26 | 26 | |
| 可承受最大荷重 | kg | 1200 | 1200 | 1200 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴锥孔 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主电机功率 | KW | 15/18.5(17/22.5) | 15/18.5(17/22.5) | 15/18.5(17/22.5) |
| 主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴最大扭矩 | N.m | 510/630(870/1150)m | 510/630(870/1150) | 510/630(870/1150) |
| 主轴轴向最大抗力 | N | 10000 | 10000 | 10000 |
| 主轴工作范围 | ||||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台最大行程X | mm | 1000 | 1000 | 1000 |
| 主轴箱最大行程Y | mm | 850 | 850 | 850 |
| 立柱最大行程Z | mm | 750 | 750 | 750 |
| 工作台回转B | 1°×360 | 1°×360 | 1°×360 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴中心线至工作台面距离 | mm | 0-850 | 0-850 | 0-850 |
| 主轴端面至工作台中心最小距离 | mm | 200 | 200 | 200 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品移动速度 | ||||
| 切削进给 | ||||
| X、Y、Z | 1-4000 | 1-4000 | 1-4000 | |
| W | - | - | - | |
| 快速 | m/min | X,Y:20 Z:18 | X,Y:20 Z:18 | X,Y:20 Z:18 |
| 工作台进给 | - | - | - | |
| 自动换刀装置 | ||||
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀库容量/选刀方式 | piece | 40/定点 | 40/定点 | 40/定点 |
| 沈阳中捷机床HMC50/63/80e(c/h)系列产品刀柄规格 | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| 刀具最大重量 | kg | 25 | 25 | 25 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
| 换刀时间 | s | 9 | 9 | 9 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 | 250 |
| 定位精度 | ||||
| X、Y、Z | mm | ±0.008 | ±0.008 | ±0.008 |
| B（4×90°） | mm | ±5(±2) | ±5(±2) | ±5(±2) |
| 重复定位精度 | ||||
| X、Y、Z | mm | ±0.003 | ±0.005 | ±0.005 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台4×90° | mm | ±2 | ±2 | |
| 安装数据 | ||||
| 电源 | Hz/V | 50/380 | 50/380 | 50/380 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品电气总容量 | KVA | 60 | 60 | 60 |
| 机床重量 | kg | 19400 | 17000 | 28000 |
| 占地面积 | mm | 6270×4460 | 3300×4800 | 9639×4908 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品外形尺寸 | mm | 6270×3535×3177 | 5373×3535×3177 | 9639×4558×3177 |
| 数控系统 | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) |
| TH6580×80 | TH6580×80/D | TH6580×80-6P | ||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台 | ||||
| 工作台面积 | mm | 800×800 | 800×800 | 800×800 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品交换工作台数 | 双（6） | 1 | 6 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台交换时间 | s | 45s | - | 45 |
| 可承受最大荷重 | kg | 2000 | 2000 | 2000 |
| 主轴锥孔 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| 主电机功率 | KW | 122/26(17/22.5) | 122/26(17/22.5) | 122/26(17/22.5) |
| 主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴最大扭矩 | N.m | 750/886(870/1150) | 750/886(870/1150) | 750/886(870/1150) |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴轴向最大抗力 | N | 10000 | 10000 | 10000 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴工作范围 | ||||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台最大行程X | mm | 1300 | 1300 | 1300 |
| 主轴箱最大行程Y | mm | 1000 | 1000 | 1000 |
| 立柱最大行程Z | mm | 1000 | 1000 | 1000 |
| 工作台回转B | 1°×360 | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 0-1000 | 0-1000 | 0-1000 |
| 主轴端面至工作台中心最小距离 | mm | 247 | 247 | 247 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品移动速度 | ||||
| 切削进给 | ||||
| X、Y、Z | 1-10000 | 1-10000 | 1-10000 | |
| W | - | - | - | |
| 快速 | m/min | 24 | 24 | 24 |
| 工作台进给 | - | - | - | |
| 自动换刀装置 | ||||
| 刀库容量/选刀方式 | piece | 60/定点 | 60/定点 | 60/定点 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀柄规格 | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀具最大重量 | kg | 25 | 25 | 25 |
| 刀具最大长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品换刀时间 | s | 9 | 9 | 9 |
| 在相邻刀座有空位时刀具最大直径 | mm | 250 | 250 | 250 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品定位精度 | ||||
| X、Y、Z | mm | ±0.008 | ±0.008 | ±0.008 |
| B（4×90°） | mm | ±5(±2) | ±5(±2) | ±5(±2) |
| 重复定位精度 | ||||
| X、Y、Z | mm | ±0.005 | ±0.005 | ±0.005 |
| 工作台4×90° | mm | ±2 | ±2 | ±2 |
| 安装数据 | ||||
| 广西桂北一机HMC50/63/80e(c/h)系列产品电源 | Hz/V | 50/380 | 50/380 | 50/380 |
| 电气总容量 | KVA | 60 | 60 | 60 |
| 机床重量 | kg | 29000 | 25500 | 35500 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品占地面积 | mm | 4600×7875 | 6325×4600 | 10975×5684 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品外形尺寸 | mm | 7875×4600×3405 | 6325×4600×3405 | 10975×5684×3405 |
| 数控系统 | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) | FANUC 0i-MC(FANUC 18i,SIEMENS840D) |
| THS65100×100 | TCH6580 | ||
| 工作台 | |||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台面积 | mm | 1000×1000 | φ800 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品交换工作台数 | 双 | 1 | |
| 工作台交换时间 | s | 45 | 4 |
| 可承受最大荷重 | kg | 2000 | 800 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴锥孔 | ISO7:24 No50 | HSK-A63 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主电机功率 | KW | 22/26(17/22.5) | 19/28.8 |
| 主轴转速 | r/min | 20-5000 | 10-12000 |
| 主轴最大扭矩 | N.m | 750/886(870/1150) | 87/130 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴轴向最大抗力 | N | 10000 | |
| 主轴工作范围 | |||
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台最大行程X | mm | 1500 | 1300 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品主轴箱最大行程Y | mm | 1200 | 1000 |
| 立柱最大行程Z | mm | 1000 | 1500 |
| 工作台回转B | 1°×360 | n×360° | |
| 主轴中心线至工作台面距离 | mm | 0-1200 |
165-1165 ┷-5-1495 |
| 主轴端面至工作台中心最小距离 | mm | 347 |
-285-1215 ┷65-885 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品移动速度 | |||
| 切削进给 | |||
| X、Y、Z | 1-10000 | 1-10000 | |
| W | - | - | |
| 快速 | m/min | 24 | X,Y,Z:24 A:5 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品工作台进给 | - | ||
| 自动换刀装置 | |||
| 刀库容量/选刀方式 | piece | 60/定点 | 60 |
| 刀柄规格 | ISO7:24JT50 | HSK-A63 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀具最大重量 | kg | 25 | 7 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品刀具最大长度/直径 | mm | 300/φ76 | |
| 广西桂北一机HMC50/63/80e(c/h)系列产品换刀时间 | s | 9 | 3 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品在相邻刀座有空位时刀具最大直径 | mm | 250 | 127 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品定位精度 | |||
| X、Y、Z | mm | ±0.008 | ±0.008 |
| B（4×90°） | mm | ±5(±2) | A,B:±10 |
| 重复定位精度 | |||
| X、Y、Z | mm | ±0.005 | ±0.003 |
| 工作台4×90° | mm | ±2 | A,B:±4 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品安装数据 | |||
| 广西桂北一机HMC50/63/80e(c/h)系列产品电源 | Hz/V | - | 50/380 |
| 电气总容量 | KVA | 60 | 60 |
| 机床重量 | kg | 30500 | 25000 |
| 广西桂北一机HMC50/63/80e(c/h)系列产品占地面积 | mm | 9000×5000 | 5525×4600 |
| 外形尺寸 | mm | 8785×4820×3605 | 5525×4600×3605 |
| 数控系统 |
FANUC 0i-MC (SIEMENS 840D) |
SIEMENS 840D |
